Accouplement à disques TND QCQ

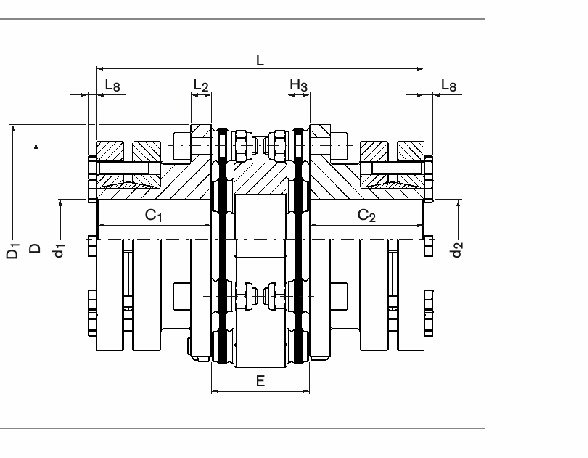

Moyeux à bride ouverte + frettes RINGFEDER®, double articulation, avec entretoise compacte, liaison par frette.

Combiné max.
QCQ

1 350 Nm
Couple max.

Ultra-rapide
Démontage

API 610/671
Conforme

La configuration la plus compacte ET la plus rapide à démonter de la gamme

Bride ouverte → accès direct aux vis

Frette RINGFEDER® → installation/démontage sans clavette ni outil spécial

Idéal pour pompes ANSI haute fréquence de maintenance

2 tailles spécialisées : 82, 98

Couple 750 à 1 350 Nm — applications pompes/process

Demander un devis 01 88 32 18 85

Voir la fiche technique Télécharger PDF

Spécifications

Pourquoi le QCQ ?

Une référence éprouvée de la gamme DISCOFLEX TND distribuée et supportée en France par notre équipe à Bobigny.

01 / GAMME

Tailles 82 → 98

Disponible dans toute la plage standard 82 → 98, couvrant de petites pompes à des compresseurs lourds.

02 / PERFORMANCE

Couple jusqu'à 1 350 Nm

Vitesse maximale 3 600 tr/min. Pic de couple admissible 1,75 × T_KN. Conformité API 610/671 garantie.

03 / LIAISON

Frette RINGFEDER® RfN 4061

Liaison arbre-moyeu standard. Disc pack acier inoxydable HD ou HT selon couple requis, sans usure et sans entretien.

Description du produit

L'accouplement TND QCQ appartient à la gamme DISCOFLEX TND d'accouplements à disques en acier inoxydable. Moyeux à bride ouverte + frettes RINGFEDER®, double articulation, avec entretoise compacte, liaison par frette.

Configuration : Bride ouverte + frettes RINGFEDER. Cette variante est particulièrement adaptée aux applications où la compensation des désalignements axial, angulaire et parallèle est requise, sans entretien ni usure dans le temps.
