Accouplement à disques TND HDH

Moyeux standard, double articulation, avec entretoise, liaison arbre-moyeu par clavette.

Avec entretoise
Double-jointed

130 000 Nm
Couple max.

Axial + angulaire
Désalignement

API 610/671
Conforme

Deux disc packs séparés par une entretoise cylindrique en acier

Compensation simultanée des désalignements axial, angulaire et parallèle

Configuration la plus polyvalente de la gamme TND

Longueurs d'entretoise standard 60 à 700 mm (sur demande au-delà)

11 tailles couvrant 170 Nm à 130 000 Nm

Vis tête hexagonale creuse 47-141 / tête hexagonale 169-254 / spéciale 262-316

Demander un devis 01 88 32 18 85

Voir la fiche technique Télécharger PDF

Spécifications

Pourquoi le HDH ?

Une référence éprouvée de la gamme DISCOFLEX TND distribuée et supportée en France par notre équipe à Bobigny.

01 / GAMME

Tailles 47 → 316

Disponible dans toute la plage standard 47 → 316, couvrant de petites pompes à des compresseurs lourds.

02 / PERFORMANCE

Couple jusqu'à 130 000 Nm

Vitesse maximale 12 200 tr/min. Pic de couple admissible 1,75 × T_KN. Conformité API 610/671 garantie.

03 / LIAISON

Clavette DIN 6885-1

Liaison arbre-moyeu standard. Disc pack acier inoxydable HD ou HT selon couple requis, sans usure et sans entretien.

Description du produit

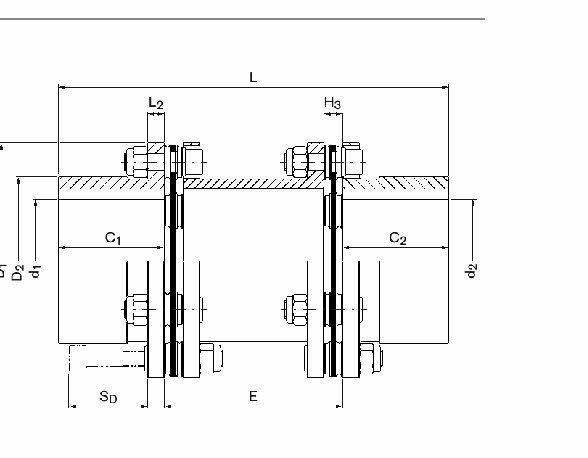

L'accouplement TND HDH appartient à la gamme DISCOFLEX TND d'accouplements à disques en acier inoxydable. Moyeux standard, double articulation, avec entretoise, liaison arbre-moyeu par clavette.

Configuration : Double-jointed avec entretoise. Cette variante est particulièrement adaptée aux applications où la compensation des désalignements axial, angulaire et parallèle est requise, sans entretien ni usure dans le temps.
