Accouplement à disques TND VDV

Moyeux inversés, double articulation, avec entretoise, liaison arbre-moyeu par clavette.

Encombrement min.
Moyeux inversés

36 000 Nm
Couple max.

Sans déplacer arbres
Démontage

API 610/671
Conforme

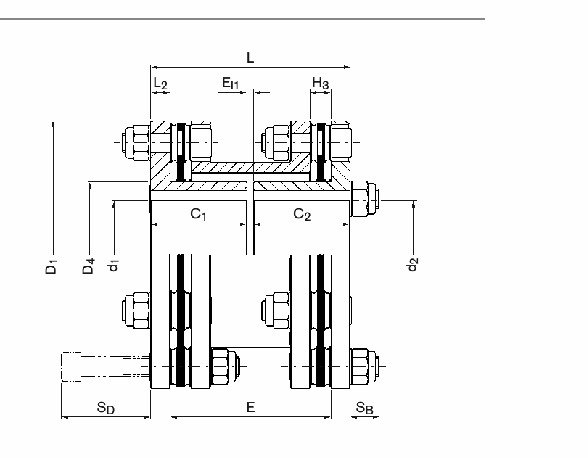

Deux moyeux inversés (flasques tournés vers l'intérieur)

Encombrement axial le plus court de la gamme à entretoise

Démontage de l'entretoise sans déplacer les arbres

Idéal pour maintenance fréquente en environnement contraint

9 tailles : 47, 63, 82, 98, 118, 141, 169, 205, 254

Vis tête hexagonale creuse 47-141 / hex 169-254

Demander un devis 01 88 32 18 85

Voir la fiche technique Télécharger PDF

Spécifications

Pourquoi le VDV ?

Une référence éprouvée de la gamme DISCOFLEX TND distribuée et supportée en France par notre équipe à Bobigny.

01 / GAMME

Tailles 47 → 254

Disponible dans toute la plage standard 47 → 254, couvrant de petites pompes à des compresseurs lourds.

02 / PERFORMANCE

Couple jusqu'à 36 000 Nm

Vitesse maximale 12 200 tr/min. Pic de couple admissible 1,75 × T_KN. Conformité API 610/671 garantie.

03 / LIAISON

Clavette DIN 6885-1

Liaison arbre-moyeu standard. Disc pack acier inoxydable HD ou HT selon couple requis, sans usure et sans entretien.

Description du produit

L'accouplement TND VDV appartient à la gamme DISCOFLEX TND d'accouplements à disques en acier inoxydable. Moyeux inversés, double articulation, avec entretoise, liaison arbre-moyeu par clavette.

Configuration : Moyeux inversés économie axiale. Cette variante est particulièrement adaptée aux applications où la compensation des désalignements axial, angulaire et parallèle est requise, sans entretien ni usure dans le temps.
